Anwendung
Zur Nutzung der KALIB-Software ist ein PC oder ein Notebook sowie ein Programmieradapter notwendig. Sie können zwischen dem
USB2-Adapter oder dem USB-Simulator wählen.
Eine direkte Verbindung von PC und Gerät ist nicht möglich und kann Schäden an PC und Gerät verursachen!
Es ist die Installation der KALIB-Software und des USB-Treibers vor Anschluss notwendig.
Die Parametrierung der Geräte kann ausschließlich unter Verwendung der Programmieradapter erfolgen, er ist die Schnittstelle
und der Übersetzer zwischen der KALIB-Software auf dem PC und dem damit verbundenen Gerät.
Durch die galvanische Trennung von 3 kV zwischen PC und angeschlossenem Gerät werden Potentialverschleppungen sowie Kurzschlüsse
über den in der Regel geerdeten PC in der Anlage vermieden!
Das Signal des Schuhmann Geräts wird digital ins USB-Protokoll aufbereitet und über einen Optokoppler auf den PC/ Laptop gesendet.
Benötigte Hardware: USB2-Adapter oder USB-Simulator
Schuhmann-Geräte besitzen eine interne digitale Programmierschnittstelle mit einem gerätespezifischen Kommunikationsprotokoll – ein PC kann nicht direkt mit ihr kommunizieren.
Für die Verbindung zwischen KALIB-Software und Gerät wird daher ein USB2-Adapter oder ein USB-Simulator benötigt. Beide übernehmen die Protokollumsetzung zwischen PC und Gerät und verfügen über eine galvanische Trennung zwischen PC und angeschlossenem Feldgerät – zum Schutz vor Potentialverschleppungen, unerwünschten Ausgleichsströmen und möglichen Kurzschlüssen.
Der USB2-Adapter ist die Standardlösung zur Parametrierung kompatibler Schuhmann Messtechnik Geräte. Er wird direkt über den USB-Anschluss des PCs versorgt und bietet eine galvanische Trennung von 3 kV zwischen PC und angeschlossenem Gerät.
Funktionen im Überblick:
- Parametrierung kompatibler Geräte
- Auslesen und Übertragen von Einstellungen
- Anzeige von Messwerten
- Speicherung von Konfigurationsdateien
Der USB-Simulator vereint alle Funktionen des USB2-Adapters mit zusätzlichen Mess- und Simulationsfähigkeiten. Er eignet sich besonders für Service- und Inbetriebnahmeeinsätze, bei denen Signale gemessen oder simuliert werden müssen.
Funktionen im Überblick:
- Alle Funktionen des USB2-Adapters
- Stromgeber 0 … 20 mA
- Spannungsgeber 0 … 10 V
- Strommessung −20 … 0 … +20 mA
- Spannungsmessung −10 … 0 … +10 V
So funktioniert die KALIB-Software
Die KALIB-Software gliedert sich in vier Bereiche, die zusammen den gesamten Workflow von der ersten Inbetriebnahme bis zum Servicefall abdecken.

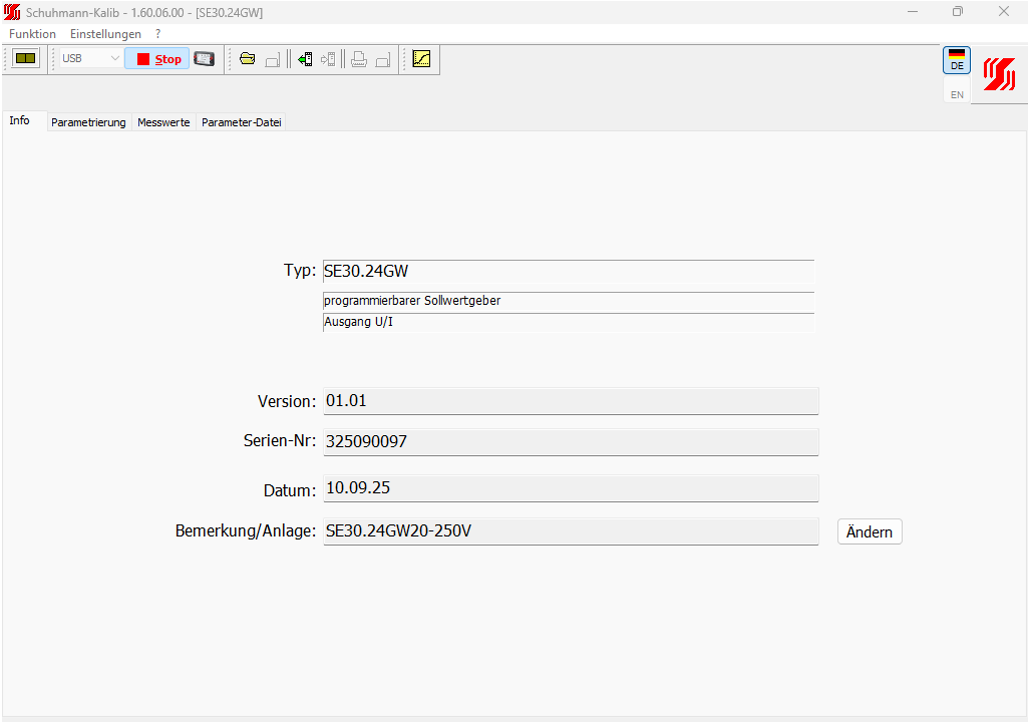

Info
Im Bereich „Info" werden Gerätetyp und Seriennummer des angeschlossenen Geräts angezeigt.
Das Freitextfeld „Bemerkung / Anlage" lässt sich individuell befüllen – zum Beispiel mit Hinweisen zur Funktion, zu den Einstellungen oder zur zugehörigen Anlage.

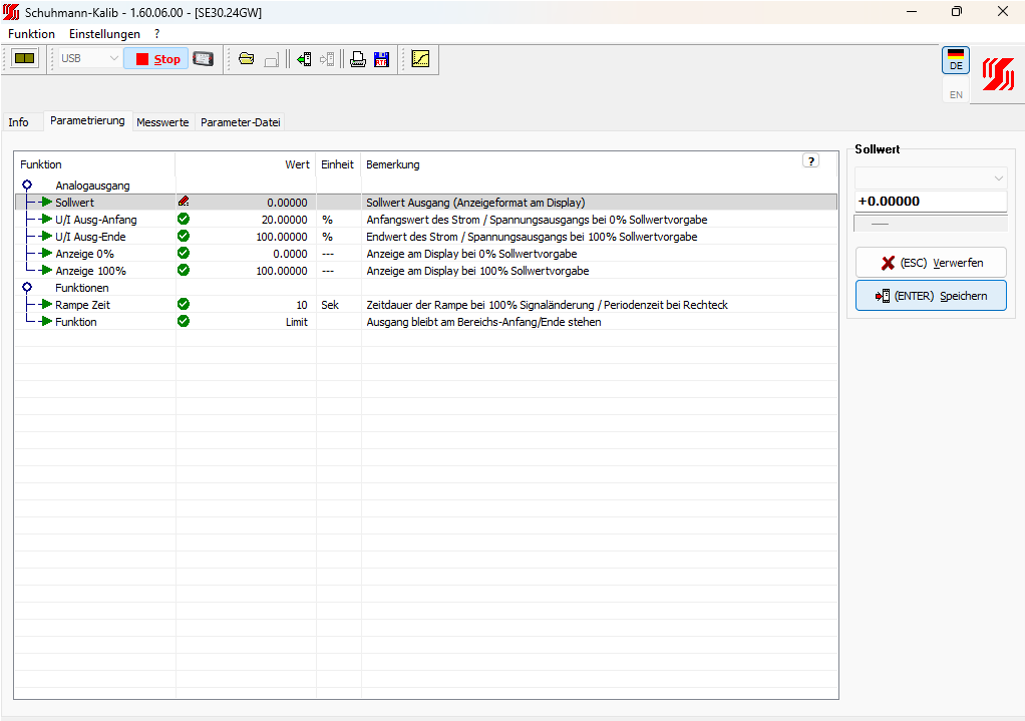

Parametrierung
Im Bereich „Parametrierung" stehen alle einstellbaren Parameter des jeweiligen Schuhmann-Geräts zur Verfügung. Parameter lassen sich per Tastatur oder Schieberegler verändern. Je nach Gerät gehören dazu unter anderem:
- Messanfang und Messende
- Skalierung
- Filter und Dämpfung
- Grenzwerte und Schaltverzögerungen
- Funktionsmodi, Eingangsfunktionen und Ausgangsfunktionen
Ein Wert wird erst dann ins Gerät übertragen, wenn er aktiv gespeichert wird – unerwünschte Änderungen an bereits aktiven Geräten werden dadurch sicher verhindert. Möchte man eine Werteingabe widerrufen, kann sie jederzeit verworfen werden.

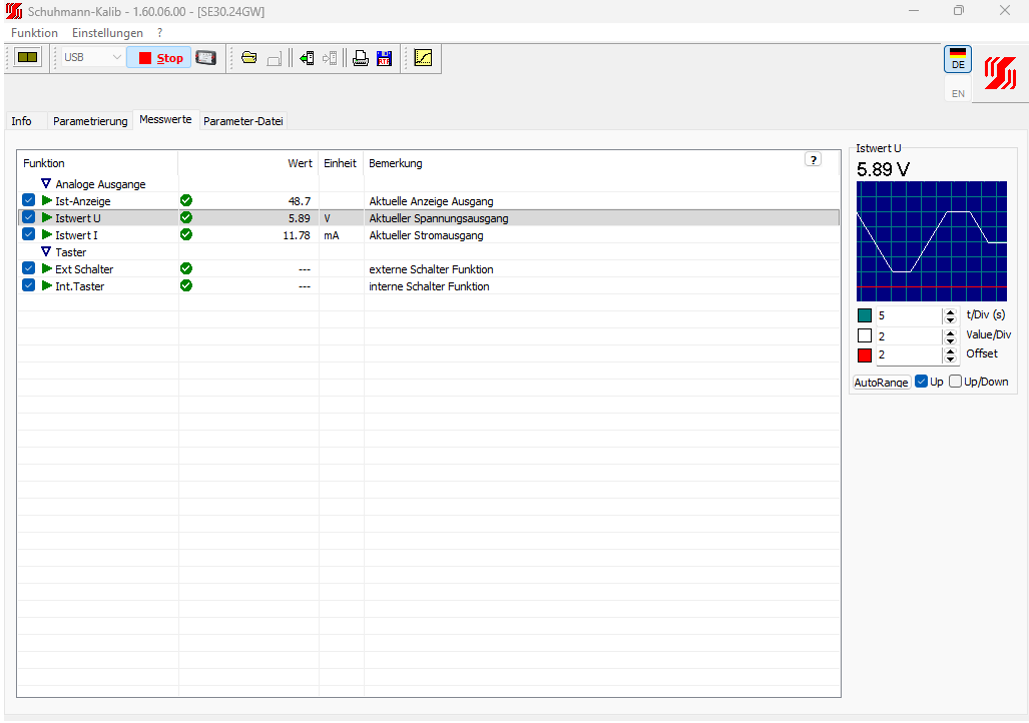

Messwerte
Der Bereich „Messwerte" zeigt alle aktuellen Ist-Zustände des angeschlossenen Geräts in Echtzeit an. Dies ist besonders für Diagnosen nützlich: Der Anwender kann überprüfen, ob ein Sensor die gewünschten Werte liefert und welche Signale an eine nachgeschaltete SPS, Fernwarte oder an einen Aktor weitergegeben werden.
Je nach Gerät stehen unter anderem folgende Informationen zur Verfügung:
- Eingangs- und Ausgangswerte
- Frequenzen und Durchflusswerte
- Schaltzustände und Sensorstatus
- Prozesswerte
Eine integrierte Oszilloskop-Ansicht liefert zusätzlich einen Überblick über die Historie des ausgewählten Ist-Werts. Dies erleichtert Inbetriebnahme, Wartung und Fehlersuche erheblich.

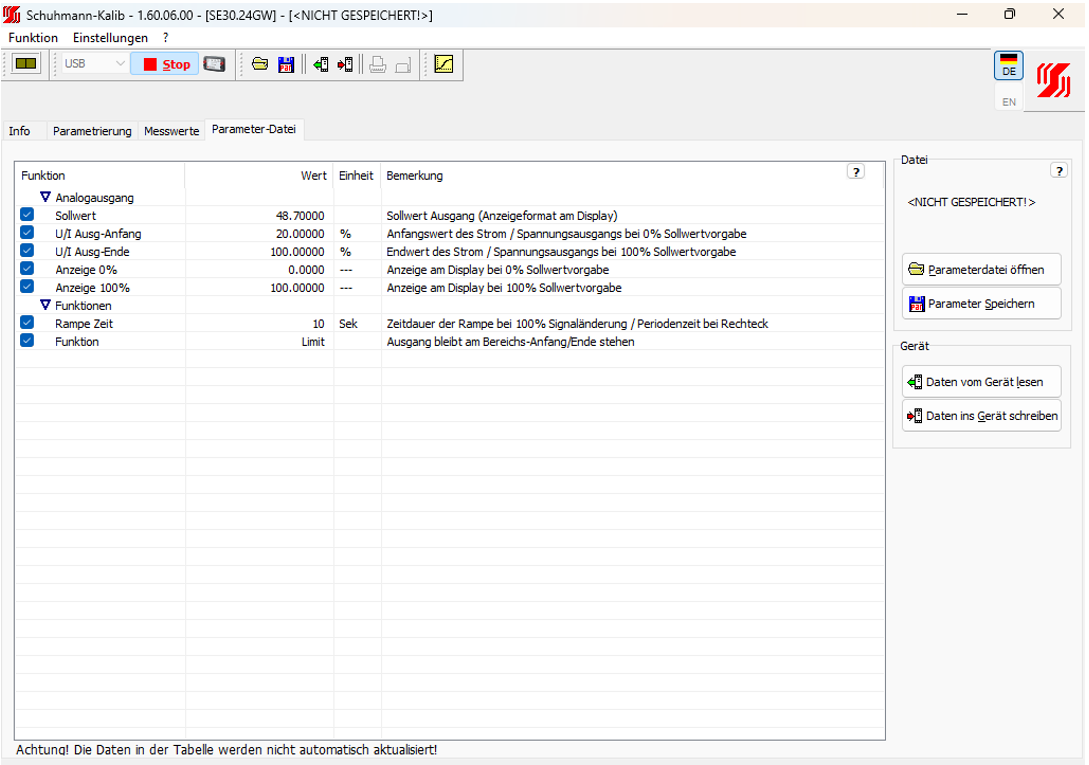

Parametrierdatei
Alle Einstellungen eines Geräts lassen sich als Parameterdatei speichern. Die Datei kann archiviert, dokumentiert und auf weitere Geräte desselben Typs übertragen werden. Eine Übertragung auf Geräte eines anderen Typs ist nicht möglich.
Verfügbare Funktionen:
- Parameterdatei öffnen
- Parameter speichern
- Daten vom Gerät lesen
- Daten ins Gerät schreiben
Dies ist besonders nützlich bei Serienproduktionen, beim Gerätetausch oder beim Neuaufbau einer bestehenden Anlage. Vorhandene Einstellungen können so schnell und fehlerfrei wiederhergestellt werden.
Beispiele
Die nachfolgenden Beispiele enthalten alle einstellbaren Parameter und Messwerte. Die dargestellten Parameter sind im Werkszustand dargestellt.
| Funktion | Wert | Einheit | Bemerkung |
|---|---|---|---|
| Analogausgang | |||
| Sollwert | 0.00000 | i | |
| Sollwert Ausgang (Anzeigeformat am Display) | |||
| U/I Ausgang Anfang | 20.00000 | % | i |
| Anfangswert des Strom/ Spannungsausgangs bei 0% Sollwertvorgabe | |||
| U/I Ausgang Ende | 100.00000 | % | i |
| Endwert des Strom/ Spannungsausgangs bei 0% Sollwertvorgabe | |||
| Anzeige 0% | 0.0000 | --- | i |
| Anzeige am Display bei 0% Sollwertvorgabe | |||
| Anzeige 100% | 100.00000 | --- | i |
| Anzeige am Display bei 100% Sollwertvorgabe | |||
| Funktionen | |||
| Rampe Zeit | 10 | Sek | i |
| Zeitdauer der Rampe bei 100% Signaländerung/ Periodenzeit bei Rechteck | |||
| Funktion | Limit | i | |
| Ausgang bleibt am Bereichs-Anfang/ Ende stehen | |||
| Funktion | Wert | Einheit | Bemerkung |
|---|---|---|---|
| Analoge Ausgänge | |||
| Ist-Anzeige | 0.00000 | i | |
| Aktuelle Anzeige Ausgang | |||
| Istwert U | 1.99 | V | i |
| Aktueller Spannungsausgang | |||
| Istwert I | 3.98 | mA | i |
| Aktueller Stromausgang | |||
| Taster | |||
| Ext Schalter | --- | i | |
| Externe Schalter Funktion | |||
| Int. Taster | --- | i | |
| Interne Schalter Funktion | |||
| Funktion | Wert | Einheit | Bemerkung |
|---|---|---|---|
| Allgemein | |||
| Filter | 800 | ms | i |
| Einstellzeit (Ausgang 99%) | |||
| Eingang – Für Schalter auf Pos. „F“ | |||
| Bereich | max. 20 | mA | i |
| Maximaler Eingangswert | |||
| Klemmen | 13(-) 14(+) | Klem. | i |
| Für 2-Draht-Sonde 16(+) und 14(-) verwenden! | |||
| Nullpunkt | 0.00 | mA | |
| Endwert | 20.00 | mA | |
| Ausgang – Für Schalter auf Pos. „F“ | |||
| Ausgang | max. 20 | mA | i |
| Verwendeter Ausgang | |||
| Klemmen | 5(-) 6(+) | Klem. | i |
| Verwendete Ausgangsklemmen | |||
| Nullpunkt | 0.00 | mA | |
| Endwert | 20.00 | mA | |
| Ausgang-Minimum | -22.00 | mA | i |
| Kleinster Wert am Ausgang | |||
| Ausgangs-Maximum | 22.00 | mA | i |
| Größter Wert am Ausgang | |||
| Funktion | Wert | Einheit | Bemerkung |
|---|---|---|---|
| Ausgang | |||
| Ausgang | -0.03 | % | |
| Funktion | Wert | Einheit | Bemerkung |
|---|---|---|---|
| Anzeige Einheit | Liter/ Sekunde | L/s | i |
| Durchfluss je Liter in Sekunde | |||
| Digitaler Eingang 1 | |||
| Sensor Modus 1 | Sensor autodetect | i | |
| Sensor automatisch erkennen | |||
| 1 Bewertung | 1.000 | ./. | i |
| Vorgabe der Wertigkeit eines Eingangsimpulses | |||
| --> von Eingang 1 | 0.00 | i | |
| Bewertung Beispiel: 1.0 -> 1 Impuls = 1.0 Liter; 17.0 -> 1 Impuls = 17 Liter | |||
| Digitaler Eingang 2 | |||
| Sensor Modus 2 | Sensor autodetect | i | |
| Sensor automatisch erkennen | |||
| 2 Bewertung | 1.000 | ./. | i |
| Vorgabe der Wertigkeit eines Eingangsimpulses | |||
| --> von Eingang 2 | 0.00 | i | |
| Bewertung Beispiel: 1.0 -> 1 Impuls = 1.0 Liter; 17.0 -> 1 Impuls = 17 Liter | |||
| Ausgang 1 analog | |||
| Betriebsart Ausg. 1 | Strom | mA | i |
| Strom, Bürde max. < 500 Ohm | |||
| 1 Berechnung aus | Eingang E1 | i | |
| Nur Signale aus Eingang E1 für Analogausgang 1 verarbeiten | |||
| 1 Skalierung Ausg. | 1.000 | L/s | i |
| Analogausgang Skalieren --> Bei diesem rechn. Eingangswert wird „1 Ende Ausgang“ erreicht | |||
| 1 Anfang Ausgang | 0.00 | mA | i |
| Analoger Ausgangswert bei 0% Eingangssignal | |||
| 1 Ende Ausgang | 20.00 | mA | i |
| Analoger Ausgangswert bei 100% Eingangssignal | |||
| 1 Daempfung | 0.0 | Sek | i |
| Dämpfung des Analogausgangs --> 90%-Wert nach vorgegebener Zeit | |||
| Ausgang K-1 | |||
| K-1-Betriebsart | Impulsausgang | ______ | i |
| Einzelne Impulse ausgeben | |||
| 1 Berechnung aus | Eingang E1 | i | |
| Nur Signale aus Eingang E1 für Analogausgang 1 verarbeiten | |||
| 1 Skalierung Ausg. | 1.000 | Liter | i |
| Bewertung des Ausgangssignals, Näheres siehe folgende Zeile | |||
| i | |||
| Nach x.xxx Liter Durchfluss am Eingang wird 1 Kontaktimpuls ausgegeben | |||
| Imp.1—Ein/Auszeit | 0.100 | Sek | i |
| Impuls-EIN-Zeit und Impuls-Aus-Zeit in ms | |||
| Ausgang K-2 | |||
| K-2-Betriebsart | Grenzwert(ON+OFF) | ___ | i |
| Grenzwert mit Schaltschwelle AN(oben) und Schaltschwelle AUS(unten) | |||
| 2 Berechnung aus | Eingang E1 | i | |
| Nur Signale aus Eingang E1 für Digitalausgang 1 verarbeiten | |||
| Grenzwert oben | 5.000 | L/s | i |
| Ist > Grenzwert, Zustandsänderung wenn IST > Grenzwert | |||
| Grenzwert unten | 2.500 | L/s | i |
| IST < Grenzwert, Zustandsänderung wenn IST < Grenzwert | |||
| Delay ON | 0.500 | Sek | i |
| Grenzwert Einschaltverzögerung | |||
| Delay OFF | 0.500 | Sek | i |
| Grenzwert Ausschaltverzögerung | |||
| K-2Modus | Rel. normal (no) | n.o. | i |
| Betätigungsrichtung Schaltausgang K-2, normal offen | |||
| Funktion | Wert | Einheit | Bemerkung |
|---|---|---|---|
| Analogausgang 1 | |||
| Prozesswert Ana-1 | 0.000 | L/s | i |
| Momentaner Prozesswert für Analogausgang 1 | |||
| Istwert Analog 1 | 0.00 | mA | i |
| Aktueller Istwert für Analogausgang 1 | |||
| Digital-Ausgang 1 – Digitalausgang 1 Istwerte | |||
| 1-Prozesswert K1 | 0.000 | Ip/h | i |
| Momentaner Prozesswert für Relais 1 | |||
| 1-Schaltzustand K1 | SSR AUS | i | |
| SSR AUS | |||
| Digital-Ausgang 2 – Digitalausgang 2 Istwerte | |||
| 2-Prozesswert K2 | 0.000 | Ip/h | i |
| Momentaner Prozesswert für Relais 2 | |||
| 2-Schaltzustand K2 | Relais AUS | i | |
| Relais AUS | |||
| Eingang 1 | |||
| 1-Signalstatus | Evtl. kein Signal! | ||
| 1-Sensorpegel | 0.0 | % | |
| 1-Frequenz | 0.000 | Hz | |
| 1-Durchfluss | 0.000 | L/s | |
| 1-Grenzfrequenz | 10.000 | Hz | |
| Eingang 2 | |||
| 2-Signalstatus | Evtl. kein Signal! | ||
| 2-Sensorpegel | 0.0 | % | |
| 2-Frequenz | 0.000 | Hz | |
| 2-Durchfluss | 0.000 | L/s | |
| 2-Grenzfrequenz | 10.000 | Hz | |
| Funktion | Wert | Einheit | Bemerkung |
|---|---|---|---|
| Strom-Eingang 1 | |||
| Mess-Anfang 1 | 0.000 | mA | i |
| Dieser Eingangswert erzeugt das Ausgangssignal wie in „Ausgang-Anfang“ vorgesehen | |||
| Mess-Ende 1 | 20.000 | mA | i |
| Dieser Eingangswert erzeugt das Ausgangssignal wie in „Ausgang-Ende“ vorgegeben | |||
| Cut Off Modus 1 | -- | i | |
| Auswahl Cut-Off für Minimalwert/Maximalwert | |||
| CutOff-Min.1 | i | ||
| Wenn Istwert 1 < „CutOff Min 1“ ---> Istwert 1 = „CutOff Min 1“ | |||
| CutOff-Max.1 | i | ||
| Wenn Istwert 1 > „CutOff Max 1“ ---> Istwert 1 = „CutOff Max 1“ | |||
| Fehlerlimit-Modus 1 | -- | i | |
| Auswahl der Fehlerüberwachung für Eingang 1: Welche Fehlerlimits sollen erkannt werden? | |||
| Fehlerlimit MIN 1 | i | ||
| Wenn Istwert 1 < „Fehlerlimit MIN“ wird am Ausgang der Analogwert „U/I bei Fehler“ ausgegeben | |||
| Fehlerlimit MAX 1 | i | ||
| Wenn Istwert 1 > „Fehlerlimit MAX“ wird am Ausgang der Analogwert „U/I bei Fehler“ ausgegeben | |||
| FehlerHysterese 1 | i | ||
| Hysterese bei Fehlerlimit Min und Fehlerlimit Max | |||
| Bewertung 1 | 33.33 | % | i |
| Prozentuale Gewichtung des Eingangs für die Ausgangsberechnung (-100...0...+100%) | |||
| Strom-Eingang 2 | |||
| Mess-Anfang 2 | 0.000 | mA | i |
| Dieser Eingangswert erzeugt das Ausgangssignal wie in „Ausgang-Anfang“ vorgesehen | |||
| Mess-Ende 2 | 20.000 | mA | i |
| Dieser Eingangswert erzeugt das Ausgangssignal wie in „Ausgang-Ende“ vorgegeben | |||
| Cut Off Modus 2 | -- | i | |
| Auswahl Cut-Off für Minimalwert/Maximalwert | |||
| CutOff-Min.2 | i | ||
| Wenn Istwert 2 < „CutOff Min 2“ ---> Istwert 2 = „CutOff Min 2“ | |||
| CutOff-Max.2 | i | ||
| Wenn Istwert 2 > „CutOff Max 2“ ---> Istwert 2 = „CutOff Max 2“ | |||
| Fehlerlimit-Modus 2 | -- | i | |
| Auswahl der Fehlerüberwachung für Eingang 2: Welche Fehlerlimits sollen erkannt werden? | |||
| Fehlerlimit MIN 2 | i | ||
| Wenn Istwert 2 < „Fehlerlimit MIN“ wird am Ausgang der Analogwert „U/I bei Fehler“ ausgegeben | |||
| Fehlerlimit MAX 2 | i | ||
| Wenn Istwert 2 > „Fehlerlimit MAX“ wird am Ausgang der Analogwert „U/I bei Fehler“ ausgegeben | |||
| FehlerHysterese 2 | i | ||
| Hysterese bei Fehlerlimit Min und Fehlerlimit Max | |||
| Bewertung 2 | 33.33 | % | i |
| Prozentuale Gewichtung des Eingangs für die Ausgangsberechnung (-100...0...+100%) | |||
| Strom-Eingang 3 | |||
| Mess-Anfang 3 | 0.000 | mA | i |
| Dieser Eingangswert erzeugt das Ausgangssignal wie in „Ausgang-Anfang“ vorgesehen | |||
| Mess-Ende 3 | 20.000 | mA | i |
| Dieser Eingangswert erzeugt das Ausgangssignal wie in „Ausgang-Ende“ vorgegeben | |||
| Cut Off Modus 3 | -- | i | |
| Auswahl Cut-Off für Minimalwert/Maximalwert | |||
| CutOff-Min.3 | i | ||
| Wenn Istwert 3 < „CutOff Min 3“ ---> Istwert 3 = „CutOff Min 3“ | |||
| CutOff-Max.3 | i | ||
| Wenn Istwert 3 > „CutOff Max 3“ ---> Istwert 3 = „CutOff Max 3“ | |||
| Fehlerlimit-Modus 3 | -- | i | |
| Auswahl der Fehlerüberwachung für Eingang 3: Welche Fehlerlimits sollen erkannt werden? | |||
| Fehlerlimit MIN 3 | i | ||
| Wenn Istwert 3 < „Fehlerlimit MIN“ wird am Ausgang der Analogwert „U/I bei Fehler“ ausgegeben | |||
| Fehlerlimit MAX 3 | i | ||
| Wenn Istwert 3 > „Fehlerlimit MAX“ wird am Ausgang der Analogwert „U/I bei Fehler“ ausgegeben | |||
| FehlerHysterese 3 | i | ||
| Hysterese bei Fehlerlimit Min und Fehlerlimit Max | |||
| Bewertung 3 | 33.33 | % | i |
| Prozentuale Gewichtung des Eingangs für die Ausgangsberechnung (-100...0...+100%) | |||
| math. Formel | |||
| Berechnung nach | A = E1+E2+E3 | i | |
| Art der Berechnung des Ausgangssignals | |||
| i | |||
| --> A = E1 + E2 + E3 Grundrechenart: Ausgang = Eingang 1 + Eingang 2 + Eingang 3 | |||
| i | |||
| --> A = f (E1 + E2 + E3) Linearisierung oder Funktion: Ausgang = Funktion (Eingang 1 + Eingang 2 + Eingang 3) | |||
| Analogausgang | |||
| Dämpfung Modus | e-Fkt | i | |
| Dämpfung des Ausgangssignals: Anpassung nach Exponentialfunktion | |||
| Dämpfung Ausg. | 0 | Sek | i |
| Dämpfung des Ausgangssignals in Sek (t = 90% der Signaländerung) | |||
| Analogausgang | Strom | i | |
| Auswahl des Analogausgangs | |||
| Ausgang-Anfang | 0.00 | mA | i |
| Dieses Ausgangssignal ergibt sich bei einem berechneten Eingangswert wie in „Mess-Anfang“ vorgegeben | |||
| Ausgang-Ende | 20.00 | mA | i |
| Dieses Ausgangssignal ergibt sich bei einem berechneten Eingangswert wie in „Mess-Ende“ vorgegeben | |||
| Limit U/I Min | -0.06 | mA | i |
| Minimal erlaubter Strom/Spannungsausgangswert (innerhalb der Fehlerlimits) | |||
| Limit U/I Max | 42.80 | mA | i |
| Maximal erlaubter Strom-/Spannungsausgangswert (innerhalb der Fehlerlimits) | |||
| U/I bei Fehler | 0.00 | mA | i |
| Fester U/I-Wert, wenn ein Eingangssignal außerhalb der Fehlerlimits Min/Max liegt | |||
| Funktion | Wert | Einheit | Bemerkung |
|---|---|---|---|
| Analogeingang 1 | |||
| physikalisch Eing. 1 | 0.00 | mA | i |
| Aktueller physikalischer Eingang Kanal 1 | |||
| Status Cutoff 1 | -- | i | |
| Aktuelle Cut-Off-Markierung | |||
| rechnerisch Eing. 1 | 0.00 | mA | i |
| Bereinigter Eingang Kanal 1 (inkl. Cut-Off Min/Max) | |||
| Status Fehlerlimit 1 | -- | i | |
| Aktuelle Fehlerüberwachung für Eingang 1 | |||
| bewerteter Eing. 1 | 0.00 | % | i |
| Aktuell bewerteter Eingang Kanal 1 | |||
| Analogeingang 2 | |||
| physikalisch Eing. 2 | 0.001 | mA | i |
| Aktueller physikalischer Eingang Kanal 2 | |||
| Status Cutoff 2 | -- | i | |
| Aktuelle Cut-Off-Markierung | |||
| rechnerisch Eing. 2 | 0.001 | mA | i |
| Bereinigter Eingang Kanal 2 (inkl. Cut-Off Min/Max) | |||
| Status Fehlerlimit 2 | -- | i | |
| Aktuelle Fehlerüberwachung für Eingang 2 | |||
| bewerteter Eing. 2 | 0.00 | % | i |
| Aktuell bewerteter Eingang Kanal 2 | |||
| Analogeingang 3 | |||
| physikalisch Eing. 3 | 0.001 | mA | i |
| Aktueller physikalischer Eingang Kanal 3 | |||
| Status Cutoff 3 | -- | i | |
| Aktuelle Cut-Off-Markierung | |||
| rechnerisch Eing. 3 | 0.001 | mA | i |
| Bereinigter Eingang Kanal 3 (inkl. Cut-Off Min/Max) | |||
| Status Fehlerlimit 3 | -- | i | |
| Aktuelle Fehlerüberwachung für Eingang 3 | |||
| bewerteter Eing. 3 | 0.00 | % | i |
| Aktuell bewerteter Eingang Kanal 3 | |||
| Zwischenwert | |||
| Berech. Eingänge | 0.00 | % | i |
| Zwischenwert nach Eingangsberechnung aus E1, E2 und E3 | |||
| Funktionswert | |||
| Berechneter Ausgang | 0.00 | % | i |
| Momentaner berechneter analoger Gesamtwert laut Formel | |||
| Formel | A = E1+E2+E3 | i | |
| Aktuell angewandte Berechnungsart (A = Ausgang, E1 = Eingang 1, ...) | |||
| Funktion: | Addierer/Subtrahierer | ||
| Analoger Ausgang | |||
| Analog Ausgang | 0.00 | mA | i |
| Momentaner analoger Ausgangswert | |||
| Fehlerstatus | alles OK | i | |
| Aktueller Fehlerstatus | |||
